Dettagli Prodotto


CATEGORIA:
ENERGIA SOLARE >>> PANNELLO SOLARE TERMICO

PRODOTTO:
cod: SK-45A
Prezzo: 604,00
Sconto: 30,20
Prezzo scontato: 573,80
Iva(10%): 57,38
Importo totale: 631,18

Disponibile



PANNELLO SOLARE TERMICO A CIRCOLAZIONE NATURALE CON SERBATOIO DA LT.180PANNELLO SOLARE TERMICO A CIRCOLAZIONE NATURALE CON SERBATOIO DA LT.180PANNELLO SOLARE TERMICO A CIRCOLAZIONE NATURALE CON SERBATOIO DA LT.180PANNELLO SOLARE TERMICO A CIRCOLAZIONE NATURALE CON SERBATOIO DA LT.180PANNELLO SOLARE TERMICO A CIRCOLAZIONE NATURALE CON SERBATOIO DA LT.180PANNELLO SOLARE TERMICO A CIRCOLAZIONE NATURALE CON SERBATOIO DA LT.180

Clicca sulle immagini per ingrandirle

Potete scaricare la scheda tecnica del prodotto da questo link download pdf scheda tecnica


Per avere l'agevolazione IVA al 10% scaricare, compilare e spedire la presente dichiarazione

desc:
PANNELLO SOLARE TERMICO A CIRCOLAZIONE NATURALE CON SERBATOIO DA LT.180

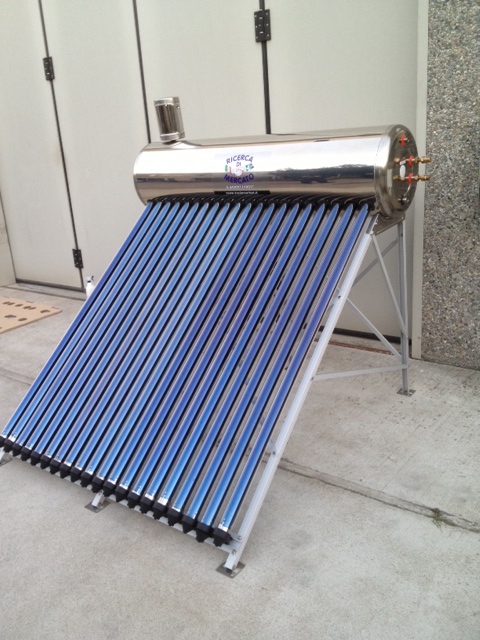

Pannello solare termico a circolazione naturale Modello SK-45A

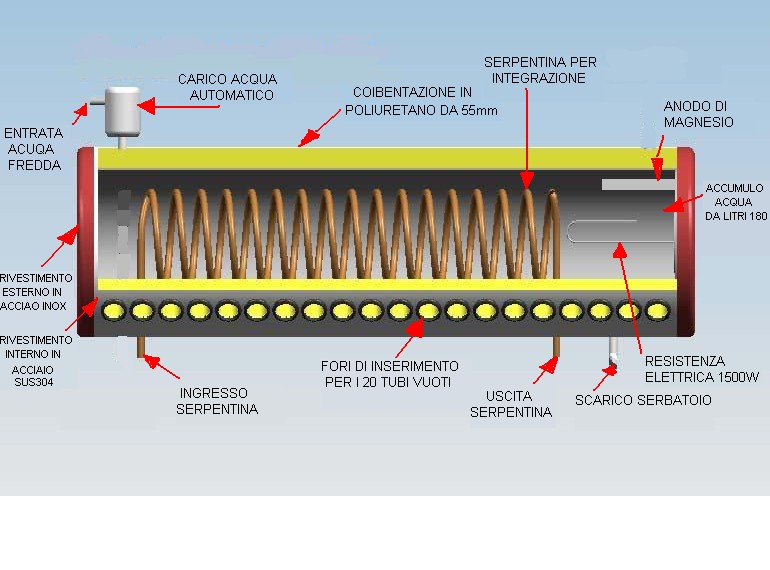

IL PANNELLO E’ COMPOSTO DA:
1   Struttura di inclinazione in alluminio a 45° per tetto piano
1   Serbatoio in acciaio inox da litri 180
1   Resistenza elettrica 220 volt 1500 watt
1   Serpentina di scambio interna al boiler
1   Galleggiante di carico acqua automatico
20 Tubi sottovuoto Ø 58 lunghezza mm. 1800
1    Tubo vuoto di scorta

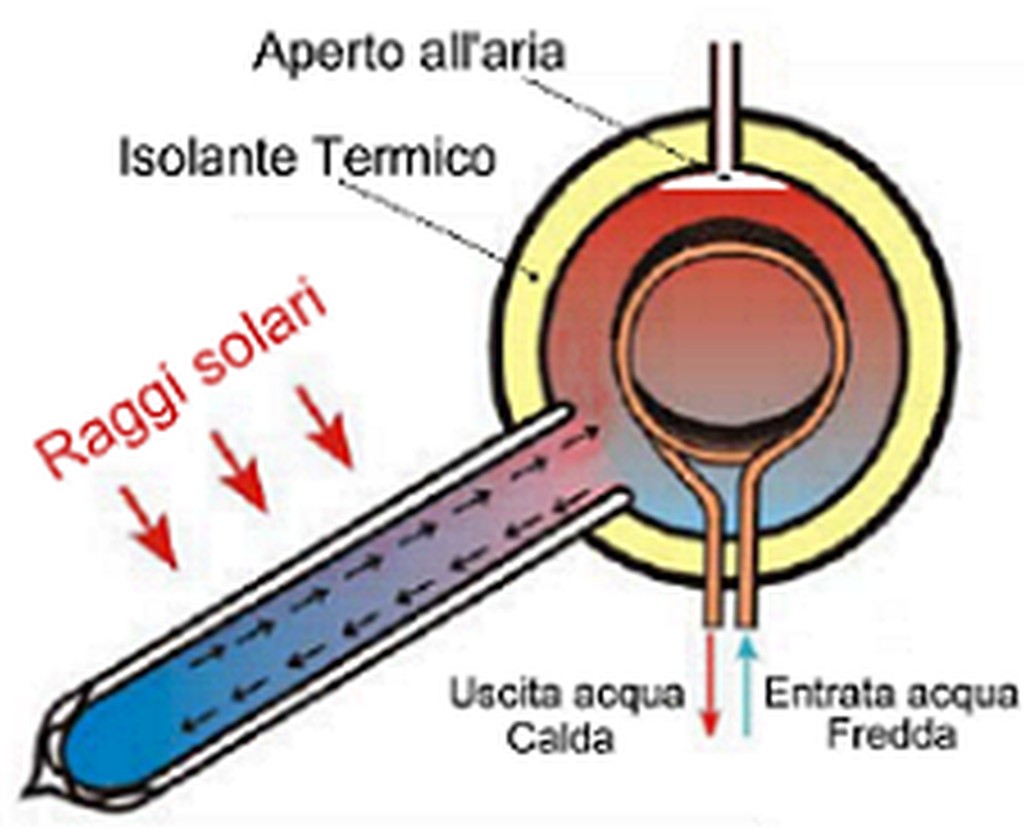

Pannello solare termico a circolazione naturale (pressurizzata lato sanitario) a vaso aperto con boiler da 180 litri e 20 tubi vuoti.
Questo pannello è molto performante e dinamico per tipologia di installazione,ovvero differisce dai classici pannelli termici a circolazione naturale semplice ,nei quali si richiede necessariamente l’installazione del prodotto ad un altezza idonea a creare una pressione nel circuito; In questo caso ciò non è necessario in quanto il boiler dispone di una serpentina di scambio interna.
In sostanza l’installazione tipica di questo prodotto sarebbe la seguente:
-Pannello installato a terra o a tetto
-Entrata acqua fredda da rete o autoclave che si divide in due, un tubo và a collegarsi al galleggiante di carico del pannello,il quale reintegra l'acqua tecnica nel boiler,mentre il secondo va a collegarsi all’ingresso della serpentina del boiler
-Uscita acqua calda verso l’impianto sanitario dall’uscita della serpentina del boiler.
In questo modo il circuito realizzato sarà sempre in pressione, poiché l’acqua che va al galleggiante consente al boiler di mantenere il livello di acqua tecnica prefissato, mentre l’acqua calda sanitaria è ottenuta per mezzo della
serpentina, che essendo in immersione nell’acqua tecnica del boiler si riscalda.
In questo modo abbiamo realizzato un circuito in pressione costante.
L’acqua del boiler sarà solo e prettamente tecnica, l’unica acqua ad uso sanitario è quella contenuta nella serpentina,quindi maggiormente igienica in quanto non a contatto con il boiler o i tubi sottovuoto.
Ovviamente nessuno vieta di utilizzare ad uso sanitario l’acqua del boiler e sfruttare la serpentina come una seconda fonte di riscaldamento del boiler, ma il pannello nasce per l’installazione indicata in origine.
Si noti che se il pannello viene utilizzato come descritto, nel boiler e conseguentemente nei tubi si formerà uno strato di calcare inferiore, poiché essendo l’acqua del boiler solo tecnica, una volta che questa avrà perso i suoi Sali minerali non vi sarebbe deposito di ulteriore calcare, fatto salvo che il pannello vada in ebollizione più volte, integrando quindi acqua nuova dal galleggiante.
Il pannello proposto è quindi più vantaggioso rispetto ad un normale vaso aperto a circolazione naturale per caduta, sia in termici di dinamicità del sistema, sia in termini prettamente economici.
Nota: il galleggiante di carico potrebbe eventualmente essere sostituito da una centralina elettronica con apposito sensore di livello, questo dà la possibilità di gestire dei parametri di regolazione oltre a dare una indicazione della
temperatura acqua nel boiler.
La centralina idonea è il modello SHU-7

Dati tecnici:

TIPO DI COLLETTORE  COLLETTORE CIRCOLAZIONE NATURALE

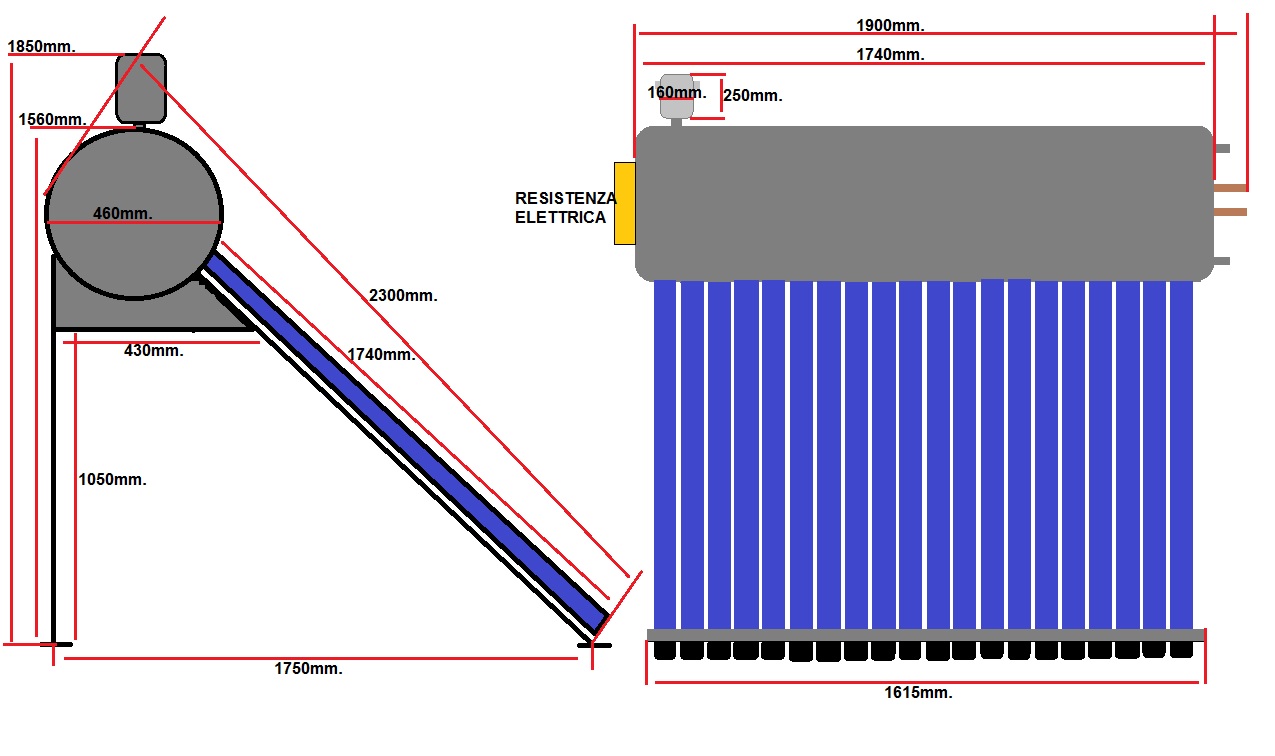

DIMENSIONI 1740mm X 2300mm X (PROFONDITA') 1750mm
TIPO DI FUNZIONAMENTO CIRCOLAZIONE NATURALE PRESSURIZZATA
DIAMETRO ESTERNO DEL TUBO 58mm
LUNGHEZZA DEL TUBO 1800mm
MATERIALE DEL TUBO DOPPIO VETRO BOROSILICATO 3,3mm
RIVESTIMENTO DEL TUBO ALN/SS-ALN/CU
PRESSIONE MAX. DI ESERCIZIO SERPENTINA  4 BAR
SUPERFICIE CAPTANTE LORDA 2,98m²
SUPERFICIE ASSORBENTE 2,76m²
COEFFICENTE DI ASSORBIMENTO >94%
COEFFICENTE DI EMISSIONE <7%
TEMPERATURA DI STAGNAZIONE >200°
NUMERO DI TUBI HEAT-PIPE 20 TUBI
SPESSORE ISOLANTE 55mm
LUNGHEZZA SERPENTINA INTERNA 21 METRI 80 Kg/m³
MATERIALE ISOLANTE POLIURETANO
MATERIALE STRUTTURA ALLUMINIO ANODIZZATO SPESSORE 2,5mm
MATERIALE BOILER ESTERNO ACCIAIO INOX SPESSORE 0,5mm
MATERIALE BOILER INTERNO ACCIAIO INOX SUS 304 SPESSORE 0,4mm
GUARNIZIONI IN GOMMA GOMMA SILICONE PER ALTE TEMPERATURE E RAGGI UV
DIAMETRO TUBI DI RACCORDO 3/4"
CAPACITA' BOILER 180 LITRI
TEMPERATURA DI ESERCIZIO +5° / +100°
VELOCITA' DEL VENTO 30m/s
CARICO NEVE 30cm
PESO NETTO 80Kg
GARANZIA 2 ANNI
CERTIFICAZIONI CE,ISO9001
SPESSORE SERPENTINA DI SCAMBIO RAME, DIAMETRO 16mm. SPESSORE 0,8MM.
